Державки для пластин без задних углов. Прижим винтом SSBCR/L
Главный угол 75ο

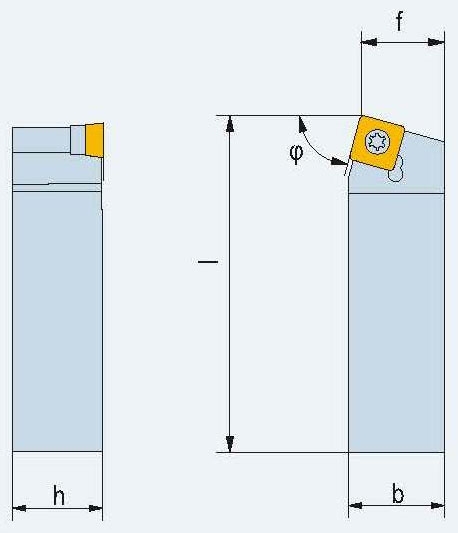

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
SSBCR/L 1616 H09 | SCMT 09T304 | 13 | 16 | 16 | 100 |
| SSBCR/L 2020 K12 | SCMT 120408 | 17 | 20 | 20 | 125 | |
| SSBCR/L 2525 M12 | 22 | 25 | 25 | 150 | ||
| SSBCR/L 5050 T38 | SCMT 380932 | 43 | 50 | 50 | 300 | |
| SSBCR/L 6060 V38 | 53 | 60 | 60 | 400 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт опорной пл. |
Винт | Ключ |
| SCMT 09T304 | OSN-0902-S | 2SM5x3.5 | SM3.5-2 | KS3.5 K15IP |
| SCMT 120408 | OSN-1203-S | 2SM6x4 | SM4-1 | KS4 K15IP |
| SCMT 380932 | OSN-3806 | 2SM12x6 | SM6-1 | KS5 KT30 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| SSBCR/L 1616 H09 | 0,00 | 0 | |
| SSBCR/L 2020 K12 | 0,00 | 0 | |
| SSBCR/L 2525 M12 | 0,00 | 0 | |
| SSBCR/L 5050 T38 | 0,00 | 0 | |
| SSBCR/L 6060 V38 | 0,00 | 0 | |
| Итого: | 0 | ||
