Державки для пластин без задних углов. Прижим повышенной жесткости DDNNN
Главный угол 57o

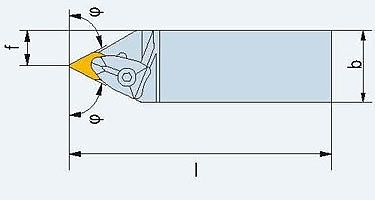

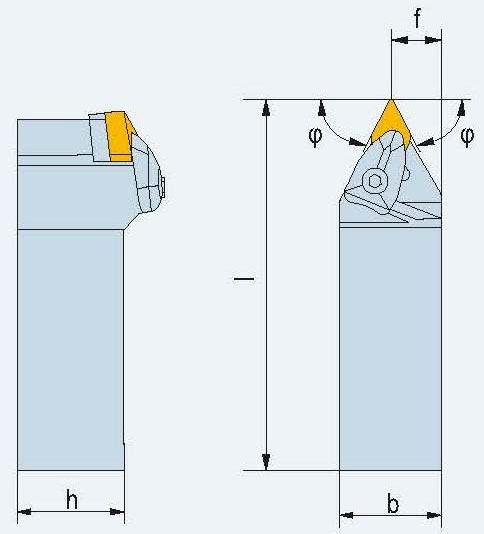

Основные размеры
Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
f | h | b | l | |||
DDNNN 2020 K11 | DN.. 1104.. | 10.5 | 20 | 20 | 125 | |
DDNNN 2525 M11 | 13 | 25 | 25 | 150 | ||
DDNNN 2525 M15-04 | DN.. 1504.. | 13 | 25 | 25 | 150 | |
DDNNN 3225 P15-04 | 13 | 32 | 25 | 170 | ||
DDNNN 3232 P15-04 | 16.5 | 32 | 32 | 170 | ||
DDNNN 2525 M15-06 | DN.. 1506.. | 13 | 25 | 25 | 150 | |
DDNNN 3225 P15-06 | 13 | 32 | 25 | 170 | ||
DDNNN 3232 P15-06 | 16.5 | 32 | 32 | 170 | ||
DDNNN 4040 S15-06 | 20.5 | 40 | 40 | 250 |
Основные комплектующие
Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
DN.. 1104.. | ODN-1103 | SM3.5 | D1 | BM4x16 |
KS3 |
DN.. 1504.. |
ODN-1503 |
M4х10 | D2 | BM5x20 | KS4 |
DN.. 1506.. |
ODN-1503 |
M4х10 | D2 | BM5x20 | KS4 |
Оформление заказа
Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
---|---|---|---|
DDNNN 2020 K11 | 0,00 | 0 | |
DDNNN 2525 M11 | 0,00 | 0 | |
DDNNN 2525 M15-04 | 0,00 | 0 | |
DDNNN 3225 P15-04 | 0,00 | 0 | |
DDNNN 3232 P15-04 | 0,00 | 0 | |
DDNNN 2525 M15-06 | 0,00 | 0 | |
DDNNN 3225 P15-06 | 0,00 | 0 | |
DDNNN 3232 P15-06 | 0,00 | 0 | |
DDNNN 4040 S15-06 | 0,00 | 0 | |
Пластина режущая DN.. 1104 | 0,00 | 0 | |
Пластина режущая DN.. 1504 | 0,00 | 0 | |
Пластина режущая DN.. 1506 | 0,00 | 0 | |
Итого: | 0 |
