- Державки для пластин без задних углов. Прижим повышенной жесткости DSBNR/L
Державки для пластин без задних углов. Прижим повышенной жесткости DSBNR/L
Главный угол 75o

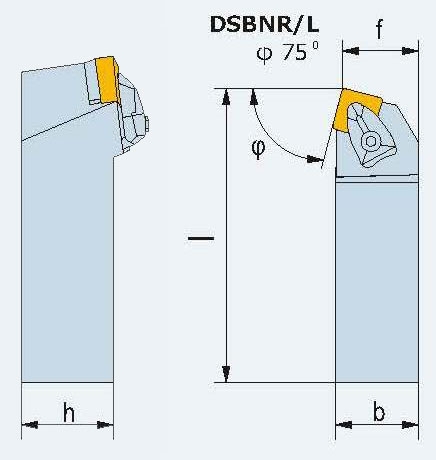

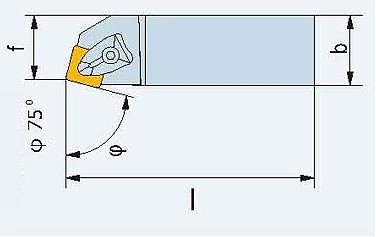

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DSBNR/L 1616 H09 | SN.. 0903.. | 13 | 16 | 16 | 100 |
| DSBNR/L 2020 K09 | 17 | 20 | 20 | 125 | ||
| DSBNR/L 2020 M09 | 22 | 25 | 25 | 150 | ||
| DSBNR/L 2020 K12 | SN.. 1204.. | 17 | 20 | 20 | 125 | |
| DSBNR/L 2525 M12 | 22 | 25 | 25 | 150 | ||
| DSBNR/L 3225 P12 | 22 | 32 | 25 | 170 | ||
| DSBNR/L 2525 M15-04 | SN.. 1504.. | 22 | 25 | 25 | 150 | |
| DSBNR/L 3225 P15-04 | 22 | 32 | 25 | 170 | ||
| DSBNR/L 3232 P15-04 | 27 | 32 | 32 | 170 | ||
| DSBNR/L 2525 M15-06 | SN.. 1506.. | 22 | 25 | 25 | 150 | |
| DSBNR/L 3225 P15-06 | 22 | 32 | 25 | 170 | ||
| DSBNR/L 3232 P15-06 | 27 | 32 | 32 | 170 | ||
| DSBNR/L 3232 P19 | SN.. 1906.. | 27 | 32 | 32 | 170 | |
| DSBNR/L 4040 S25-07 | SN.. 2507.. | 35 | 40 | 40 | 250 | |
| DSBNR/L 4040 S25-09 | SN.. 2509.. | 35 | 40 | 40 | 250 | |
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| SN.. 0903.. | OSN-0903 | STK | D1 | BM4x16 | KS3 |
| SN.. 1204.. | OSN-1203 | M4x10 | D2 | BM5x20 | KS4 |
| SN.. 1504.. | OSN-1504 | M5x10 | D3 | BM6x25 | KS5 |
| SN.. 1506.. | |||||
| SN.. 1906.. | OSN-1904 | M6x12 | D4 | BM6x25 | KS5 |
| SN.. 2507.. | OSN-2506 | M8x12 | D5 | BM8x30 | KS6 |
| SN.. 2509.. |
