- Державки для пластин без задних углов. Прижим повышенной жесткости DTTNR/L
Державки для пластин без задних углов. Прижим повышенной жесткости DTTNR/L
Главный угол 60o

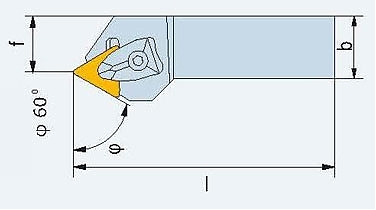

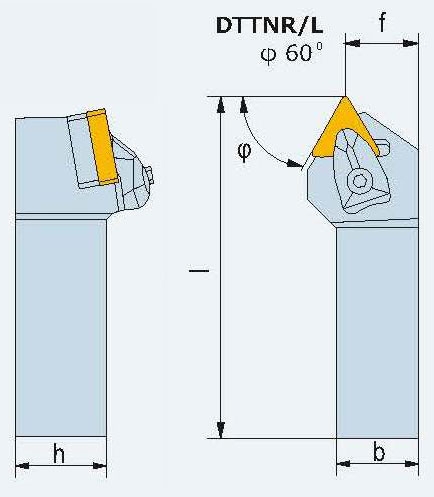

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DTTNR/L 1616 H16-03 | TN..1603.. | 13 | 16 | 16 | 100 |
| DTTNR/L 2020 K16-03 | 17 | 20 | 20 | 125 | ||
| DTTNR/L 1616 H16-04 | TN..1604.. | 13 | 16 | 16 | 100 | |
| DTTNR/L 2020 K16-04 | 17 | 20 | 20 | 125 | ||
| DTTNR/L 2525 M22 | TN..2204.. | 22 | 25 | 25 | 150 | |
| DTTNR/L 3225 P22 | 22 | 32 | 25 | 170 | ||
Основные комплектующие
| Режущая пластина | Сечение державки | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| TN.. 1603.. | 1616, 2020 | OTN-1603 | STK | D1 | BM4x16 | KS3 |
| OTN-1604 | ||||||
| TN.. 1604.. | 1616, 2020 | OTN-1603 | ||||
| OTN-1604 | ||||||
| TN.. 2204.. | OTN-2204 | M4x10 | D2 | BM5x20 | KS4 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DTTNR/L 1616 H16-03 | 0,00 | 0 | |
| DTTNR/L 2020 K16-03 | 0,00 | 0 | |
| DTTNR/L 1616 H16-04 | 0,00 | 0 | |
| DTTNR/L 2020 K16-04 | 0,00 | 0 | |
| DTTNR/L 2525 M22 | 0,00 | 0 | |
| DTTNR/L 3225 P22 | 0,00 | 0 | |
| Пластина режущая TN.. 1603 | 0,00 | 0 | |
| Пластина режущая TN.. 1604 | 0,00 | 0 | |
| Пластина режущая TN.. 2204 | 0,00 | 0 | |
| Итого: | 0 | ||
