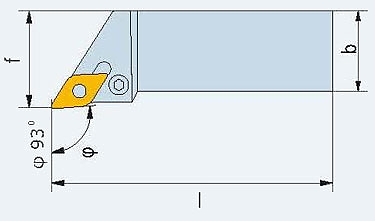

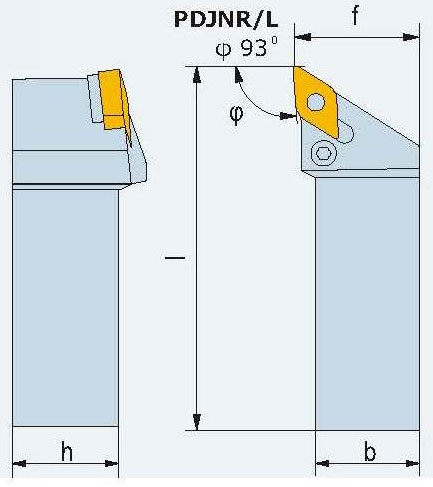

Державки для пластин без задних углов. Прижим рычагом PDJNR/L
Главный угол 93o
Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
PDJNR/L 1616 H11 | DN..1104.. | 20 | 16 | 16 | 100 |
| PDJNR/L 2020 K11 | 25 | 20 | 20 | 125 | ||
| PDJNR/L 2525 M11 | 32 | 25 | 25 | 150 | ||
| PDJNR/L 3225 P11 | 32 | 32 | 25 | 170 | ||
| PDJNR/L 2020 K15-04 | DN..1504.. | 25 | 20 | 20 | 125 | |
| PDJNR/L 2525 M15-04 | 32 | 25 | 25 | 150 | ||
| PDJNR/L 3225 P15-04 | 32 | 32 | 25 | 170 | ||
| PDJNR/L 3232 P15-04 | 40 | 32 | 32 | 170 | ||
| PDJNR/L 2020 K15-06 | DN..1506.. | 25 | 20 | 20 | 125 | |
| PDJNR/L 2525 M15-06 | 32 | 25 | 25 | 150 | ||
| PDJNR/L 3225 P15-06 | 32 | 32 | 25 | 170 | ||
| PDJNR/L 3232 P15-06 | 40 | 32 | 32 | 170 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Шрифт опор. пл. |
Рычаг | Винт | Ключ |
| DN.. 1104.. | ODN-1102-P | STP0 | P0 | BP0 | KS2.5 |
| DN.. 1504.. | ODN-1504-P | STP2 | P9 | BP9 | KS3 |
| DN.. 1506.. |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| PDJNR/L 1616 H11 | 0,00 | 0 | |
| PDJNR/L 2020 K11 | 0,00 | 0 | |
| PDJNR/L 2525 M11 | 0,00 | 0 | |
| PDJNR/L 3225 P11 | 0,00 | 0 | |
| PDJNR/L 2020 K15-04 | 0,00 | 0 | |
| PDJNR/L 2020 K15-04 | 0,00 | 0 | |
| PDJNR/L 3225 P15-04 | 0,00 | 0 | |
| PDJNR/L 3232 P15-04 | 0,00 | 0 | |
| PDJNR/L 2020 K15-06 | 0,00 | 0 | |
| PDJNR/L 2525 M15-06 | 0,00 | 0 | |
| PDJNR/L 3225 P15-06 | 0,00 | 0 | |
| PDJNR/L 3232 P15-06 | 0,00 | 0 | |
| Пластина режущая DN.. 1104 | 0,00 | 0 | |
| Пластина режущая DN.. 1504 | 0,00 | 0 | |
| Пластина режущая DN.. 1506 | 0,00 | 0 | |
| Итого: | 0 | ||
