- Державки для пластин без задних углов. Прижим клин прихватом сверху S...-MWLNR/L
Державки для пластин без задних углов. Прижим клин прихватом сверху S...-MWLNR/L
Главный угол 95°

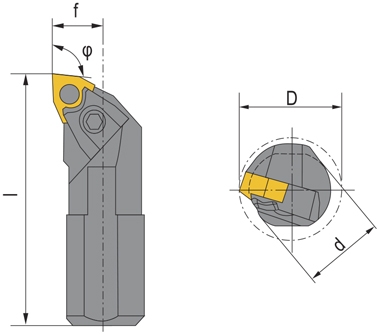

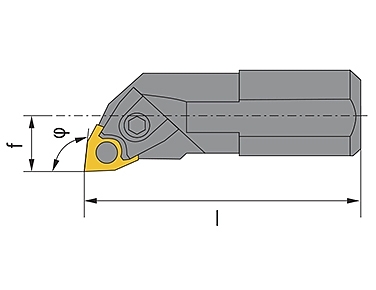

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S20S-MWLNR/L 06-03 | WN.. 0603.. | 20 | 25 | 13 | 250 |
| S20S-MWLNR/L 06-04 | WN.. 0604.. | 20 | 25 | 13 | 250 | |
| S25T-MWLNR/L 06-04 | 25 | 32 | 17 | 300 | ||
| S25T-MWLNR/L 08 | WN.. 0804.. | 25 | 32 | 17 | 300 | |
| S32U-MWLNR/L 08 | 32 | 40 | 22 | 350 | ||
| S32T-MWLNR/L 10-04 | WN.. 1004.. | 25 | 32 | 22 | 300 | |
| S32T-MWLNR/L 10-06 | WN.. 1006.. | 25 | 32 | 22 | 300 | |
| S40V-MWLNR/L 10-06 | 40 | 50 | 27 | 400 | ||
| S50W-MWLNR/L 10-06 | 50 | 63 | 35 | 450 | ||
| S40V-MWLNR/L 12 | WN.. 1206.. | 40 | 50 | 27 | 400 | |
| S50W-MWLNR/L 12 | 50 | 63 | 35 | 450 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опорной пл. |
Прижим | Винт прижима | Ключ |
| WN.. 0603.. | OWN-0604 | STM0 | MW1 | BM4x16 | KS3 |
| WN.. 0604.. | OWN-0603 | ||||
| WN.. 0804.. | OWN-0804 | STM1 | MW2 | BCM6 | KS3 |
| WN.. 1004.. | OWN-1006 | STM2 | MW3 | BCM6x25 | KS4 |
| WN.. 1006.. | OWN-1004 | ||||
| WN.. 1206.. | OWN-1206 | STM3 | MW3 | BCM6x25 | KS4 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S20S-MWLNR/L 06-03 | 0,00 | 0 | |
| S20S-MWLNR/L 06-04 | 0,00 | 0 | |
| S25T-MWLNR/L 06-04 | 0,00 | 0 | |
| S25T-MWLNR/L 08 | 0,00 | 0 | |
| S32U-MWLNR/L 08 | 0,00 | 0 | |
| S32T-MWLNR/L 10-04 | 0,00 | 0 | |
| S32T-MWLNR/L 10-06 | 0,00 | 0 | |
| S40V-MWLNR/L 10-06 | 0,00 | 0 | |
| S50W-MWLNR/L 10-06 | 0,00 | 0 | |
| S40V-MWLNR/L 12 | 0,00 | 0 | |
| S50W-MWLNR/L 12 | 0,00 | 0 | |
| Пластина режущая WN.. 0603.. | 0,00 | 0 | |
| Пластина режущая WN.. 0604.. | 0,00 | 0 | |
| Пластина режущая WN.. 0804.. | 0,00 | 0 | |
| Пластина режущая WN.. 1004.. | 0,00 | 0 | |
| Пластина режущая WN.. 1006.. | 0,00 | 0 | |
| Пластина режущая WN.. 1206.. | 0,00 | 0 | |
| Итого: | 0 | ||
