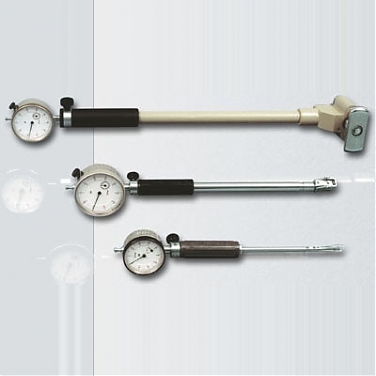

Нутромеры индикаторные типа НИИ
Используются для определения внутренних размеров.
В моделях НИ 10 и НИ 18 величина перемещения подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи, а в нутромерах НИ 50 - НИ 450 - посредством рычажной передачи.
В моделях НИ 700 и НИ 1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством. Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком (нутромер НИ 10 может не иметь центрирующего мостика).
На требуемый размер инструмент устанавливают при помощи сменных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или по блоку мер длины с боковинами.
Пример обозначения нутромера индикаторного с диапазоном измерений 10-18 мм 1-го класса точности: Нутромер НИ-10-18-1 ГОСТ 868-82.
| Модель | Измерительный диапазон, мм | Глубина измерения, мм | Габаритные размеры, мм |
| НИ 10 кл.1 | 6-10 | 60,100 | 236x42x24 |
| НИ 10 кл.2 | 6-10 | 60,100 | 236x42x24 |
| НИ 18 кл.1 | 10-18 | 130 | 262x42x22 |
| НИ 18 кл.2 | 10-18 | 130 | 262x42x22 |
| НИ 50 кл.1 | 18-50 | 150 | 315x56x25 |
| НИ 50 кл.2 | 18-50 | 150 | 315x56x25 |
| НИ 100 кл.1 | 50-100 | 200 | 365x56x50 |
| НИ 100 кл.2 | 50-100 | 200 | 365x56x50 |
| НИ 160 кл.1 | 100-160 | 300 | 488x60x100 |
| НИ 160 кл.2 | 100-160 | 300 | 488x60x100 |
| НИ 250 кл.1 | 160-250 | 400 | 588x100x160 |
| НИ 250 кл.2 | 160-250 | 400 | 588x100x160 |
| НИ 450 | 250-450 | 500 | 688x130x250 |
| НИ 700 | 450-700 | - | 450x200x48 |
| НИ 1000 | 700-1000 | - | 700x300x50 |
